一、引言：城市排水管网面临的挑战与机遇

随着城市化进程的加速和极端天气事件的频发，城市排水系统正面临着前所未有的压力。管网老化、运行状态不明、内涝风险加剧、溢流污染等问题日益凸显。传统的管理方式已难以满足现代化、精细化、智慧化的城市治理需求。与此物联网、大数据、云计算等互联网信息技术的成熟，为排水管网的系统性监测与智能化管理提供了强大的技术支撑。构建一个全面、实时、智能的城市排水管网监测系统，已成为提升城市韧性、保障公共安全、改善水环境的关键举措。本方案旨在介绍一套基于互联网信息服务的综合性解决方案及其核心流量监测产品。

二、整体解决方案：构建智慧排水“神经中枢”

本解决方案以“全面感知、智能分析、精准调控、高效服务”为核心目标，构建一个集数据采集、传输、处理、分析与应用于一体的智慧排水物联网平台。

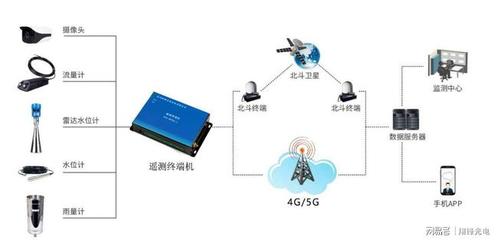

1. 系统架构：
采用“云-管-边-端”四层架构。

• 感知层（端）： 在管网关键节点（如检查井、泵站、溢流口、污水处理厂进口等）部署各类智能传感器，包括流量计、液位计、水质监测仪（pH、COD、氨氮等）、雨量计、气体监测仪等，构成系统的“末梢神经”。
• 网络层（管/边）： 利用4G/5G、NB-IoT、LoRa等无线通信技术，结合边缘计算网关，实现监测数据的高效、稳定、低功耗回传至云端平台。边缘网关具备数据预处理和本地存储功能，保障在网络中断时的数据完整性。
• 平台层（云）： 基于云计算构建智慧排水物联网云平台，作为系统的“大脑”。平台负责海量监测数据的汇聚、存储、清洗、管理与分析。
• 应用层（云）： 面向排水管理部门、运维单位及公众，提供Web端和移动APP应用，实现可视化监控、智能预警、辅助决策、运维管理、信息发布等功能。

2. 核心功能：
实时监测与一张图展示： 基于GIS地图，集成展示全网监测点的实时流量、液位、水质、设备状态等信息，实现排水管网运行状况的全局、直观掌控。
智能预警与报警： 设定多级报警阈值（如液位超限、流量突变、水质超标、设备故障等），系统自动触发声光、短信、APP推送等多渠道报警，指导人员快速响应。
水力模型与模拟分析： 结合管网拓扑结构和实时/历史数据，建立或校准城市排水水力模型，模拟降雨、调度等情景下的管网运行状态，预测内涝风险与溢流点，为管网规划、改造和应急调度提供科学依据。
运维管理与绩效考核： 实现巡检计划、工单派发、故障处理、设备台账等全流程数字化管理，提升运维效率，并基于监测数据对管网运行效能、减排效果进行量化考核。
* 数据共享与服务： 通过标准化API接口，与城市“一网统管”、智慧水务、环保监测等平台实现数据互通，并为公众提供积水点查询、预警信息订阅等便民信息服务。

三、核心流量监测产品介绍

流量是排水管网监测中最关键的参数之一。本方案推荐并集成以下先进的流量监测产品：

1. 多普勒超声波流量计
原理： 利用超声波多普勒效应，测量流体中悬浮颗粒或气泡的运动速度，结合流速剖面模型和管道截面尺寸计算流量。
特点：
* 非接触式测量： 传感器贴于管壁外，不破坏管道结构，安装维护简便，特别适用于已建管道、大口径管道或腐蚀性流体。

• 适用范围广： 适用于满管、非满管及明渠流量测量，对水质中含有适量悬浮物的生活污水、工业废水、雨污水合流等场景效果尤佳。

• 高精度与稳定性： 采用先进的信号处理算法，抗干扰能力强，测量精度高，长期稳定性好。

• 适用场景： 市政排水主干管、合流制管网溢流口、污水处理厂进/出水口、工业排污口等。

2. 电磁流量计
原理： 基于法拉第电磁感应定律，导电液体流过磁场时产生感应电动势，其大小与流速成正比。
特点：
* 测量精度极高： 是满管测量导电液体（如污水）流量的标杆产品，精度可达±0.5%甚至更高。

• 无阻流部件： 测量管内无活动部件，压力损失极小，不易堵塞。

• 响应快速： 能够测量瞬时流量和正反向累计流量。

• 适用场景： 对计量精度要求极高的场合，如污水处理厂的工艺过程控制、分区计量（DMA）的进/出水总管、重要的污水输送干管等。

3. 面积-速度式流量计（明渠流量计）
原理： 通过测量液位高度，结合标准的堰、槽（如巴歇尔槽、矩形堰）的水位-流量关系，或采用速度-面积法（超声测液位+多普勒测流速）计算流量。
特点：
* 经济实用： 结构相对简单，成本较低。

• 适用于明渠： 是测量排水明渠、排放口、堰槽等非压力管道流量的标准方法。

• 适用场景： 污水处理厂进出水明渠、河道排口、企业排污明渠、雨水排放口等。

4. 产品智能化与集成优势
所有流量监测设备均具备以下共性优势，以满足物联网系统需求：

• 内置智能模块： 集成数据采集、处理和存储单元，支持MODBUS、MQTT等标准工业协议。
• 低功耗与远程配置： 支持电池或太阳能供电，具备远程参数设置、固件升级功能。
• 高防护等级： 传感器防护等级通常达到IP68，适合地下井室等潮湿恶劣环境。
• 无缝对接平台： 数据格式标准化，可轻松接入智慧排水物联网云平台，成为系统可靠的数据源。

四、与展望

城市排水管网监测系统是智慧城市建设的重要组成部分。通过部署以先进流量监测产品为核心的物联网感知体系，并构建强大的互联网信息服务平台，能够实现排水管网运行状态的实时透明化、管理决策的科学化和应急响应的精准化。这不仅有助于缓解城市内涝、控制溢流污染、保障设施安全，更能提升水资源利用效率和公共服务水平，为城市的可持续发展奠定坚实基础。随着人工智能、数字孪生等技术的深度融合，排水管网系统将变得更加智能、自适应和具有前瞻性，更好地守护城市水安全与生态环境。
